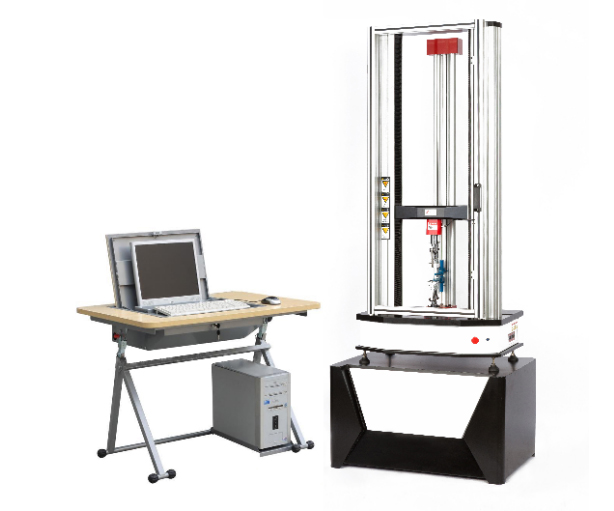

WDW-1000N微機控制電子萬能試驗機

WDW-1000N微機控制電子萬能試驗機     價格：5萬

   電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率
   本試驗測控系統是專為電子萬能試驗機配套設計的集測量、控制于一體的高性能測控儀表，可進行拉伸、壓縮、彎曲、剪切、撕裂、剝離等試驗。軟件能夠完成最大力、最大變形、抗拉強度、斷裂延伸率、最大力總延伸率、屈服點延伸率、斷后伸長率、上下屈服強度、彈性模量、屈服點力、扯斷伸長率、屈服點伸長率、斷裂拉伸強度、屈服點拉伸應力、定伸應力、定力伸長率（根據用戶指定定力水平）等參數的計算和實時顯示，其中，定伸強度的水平值和定力水平值可以在試樣參數界面，按照客戶實際使用的要求輸入到軟件相關位置?？梢杂嬎愕膮?shù)還包括抗壓強度、上下壓縮屈服強度、壓縮彈性模量、彎曲強度、彎曲彈性模量、平均彎曲力、平均剝離力、剝離強度、最大剝離力、最小剝離力、撕裂強度、平均剪切力、剪切強度、剪切模量等力學物理性能相關參數。
主要技術參數：
1.最大試驗力：1000N；
2.主機結構型式：雙柱型；
3.力測量范圍：（0.2%～100%）F.S.；
4.力示值準確度：±0.5%/±1%；
5.力分辨率：±500000碼，全程不分檔，分辨率不變；
6.變形測量范圍：（0.2%～100%）F.S.；
7.變形示值準確度：±0.5%；
8.變形分辨率：±500000碼，全程不分檔，分辨率不變；
9.大延伸測量范圍：10-800mm；
10.大延伸示值準確度：±0.5%；
11.大延伸分辨率：0.0025mm；
12.橫梁位移示值準確度：±0.5%；
13.位移分辨率：0.0015mm；
14.位移速率調節范圍：（0.001-500）mm/min；
15.位移速率控制精度：±0.5%/±1%；
16.變形速率調節范圍：（0.005%-10%）F.S./s；
17.變形速率相對誤差：±0.5%；
18.伸長速率調節范圍：（0.005%-10%）F.S./s；
19.伸長速率相對誤差：±0.5%；
20.力控速率調節范圍：（0.05%-10%）F.S./s；
21.力控速率相對誤差：速率＜0.1%F.S/s時：±1%；
22.速率≥0.1%F.S/s時：±0.5%；
23.恒力、恒變形、恒位移控制范圍（0.4%～100%）F.S./（1%～100%）F.S.；
24.恒力、恒變形、恒位移控制精度設定值＜1%F.S/s時：±1%；
25.設定值≥1%F.S/s時：±0.5%；
26.橫梁移動最大行程（不含夾具）：≥1000mm；
27.有效試驗空間（寬度）：400mm。
28.使用電源:∮220V 50HZ。
29.功率：約600W。
儀器性能
1.自動清零；自動返車；自動存盤；自動變速；自動校驗；
2.曲線選擇：可根據需要選擇應力-應變、力-時間、強度-時間等曲線進行顯示和打??；
3.批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；
4.試驗報告：（標準程式），拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量，彎曲：最大力、彎曲強度、撓度、彈性模量，壓縮：最大力、壓縮強度、屈服強度、彈性模量，也可按用戶要求的格式對試驗報告進行編程和打??；
5.橫梁微調：配有微調功能用以實現橫梁的細微調整，在標定校驗時方便實用；
6.限位保護：具有程控和機械兩級保護；
7.過載保護：當負載超過額定值的10%時停機保護；
8.緊急停機：設有急停開關，用于緊急狀態切斷整機電源；
9.自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過電流、超溫等檢查，出現異常清況即刻停機；
10.一機多用：通過配置不同規格的傳感器，連接系統測量軟件，實現一機多用；
11.采樣速率：≥50次/S。

軟件功能介紹:

A. 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。

B. 試品資料:提供使用者設定所有試品數據，一次輸入 數據永久重復使用。并可自行增修公式以提高測試數據契合性。

C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式（測試程序新增內建EXCEL報表 編輯功能擴展了以往單一專業報表的格局）

D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。

E. 圖形曲線尺度自動化Auto Scale，可使圖形以尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2點延伸圖，以及多曲線對比。

F．測試結果可以EXCEL格式的數 據形式輸出。

G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。

H．多種語言隨機切換：簡體中文、繁體中文、英文。

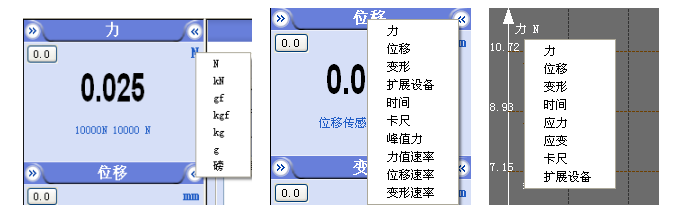

【高效且靈活的用戶界面】:具有強大的試驗數據管理功能，可在主界面同步監控力值、位移、變形、擴展、時間、力值速率、變形速率、峰值力、數字千分尺等9個通道中任意4個通道的試驗數據，可根據需要靈活選取各種計量單位，可根據需要隨時切換橫坐標、縱坐標顯示類型【如下圖示】，具備強大的用戶數據管理功能，可有效提高工廠試驗的試樣檢驗效率，具備完整且靈活的試驗控制功能，用戶能隨時對設備進行各種調整，試驗結果可根據方案設置在主界面進行便捷顯示，可進行各種試樣的拉伸、壓縮、彎曲、剪切、剝離、等常用試驗及撕裂、穿刺、頂破、沖擊等特種試驗。

【開放式的標準管理功能】:伴隨新材料的不斷出現，新的測試標準也相繼******，為方便用戶管理試驗，試驗軟件為用戶提供了強大的標準添加、修改、刪除等功能，同時針對標準內部的各種計算方法，軟件同樣為用戶提供了靈活的計算方法添加、修改、刪除、編輯等功能，使得軟件幾乎能夠適應現在或?qū)淼母鞣N材料標準需求。特別是標準及方案的導入、導出功能可以很好的解決試驗機廠家要求現場支持及時性的問題，使得廠家能有更多的時間解決生產、發貨、驗收等問題，而無需為材料計算方法的合理與正確性過多擔憂

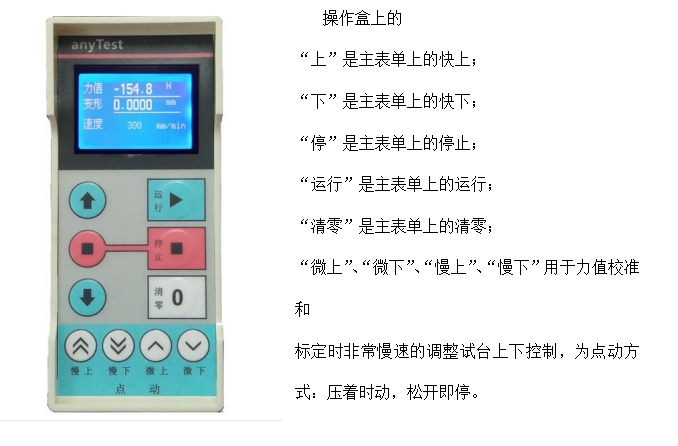

操作盒的使用

可測試項目

（一）普通測試項目：（普通顯示值及計算值）

●拉伸應力　　　●拉伸強度

●扯斷強度　　　●扯斷伸長率

●定伸應力　　　●定應力伸長率

●定應力力值　　●撕裂強度

●任意點力值　　●任意點伸長率

●抽出力　　　　●粘合力及取峰值計算值

●壓力試驗　　　●剪切力剝離力試驗

●彎曲試驗　　　●拔出力穿刺力試驗

（二）特殊測試項目：

1.彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。

3.彈性限：為材料所能承受而不呈永久變形之最大應力。

4.彈性變形：除去荷重后，材料的變形完全消失。

5.永久變形：除去荷重后，材料仍殘留變形。

6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。

屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。

7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。

8.彈簧K值：與變形同相位的作用力分量與形變之比。

9.有效彈性和滯后損失：

在伺服控制材料試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百數，即為滯后損失。

微機控制電子萬能試驗機配置與附件
無間隙滾珠絲桿副，2根；
高精度傳感器1000N，1只；
雙柄楔形拉伸夾具，1套；
壓縮夾具，1套；
三點彎曲附件，1套；
薄膜凝膠拉伸貼膠鋁夾具，1套；
雙邊緊縮鋁夾具，1套；
交流伺服電機，1臺；
交流驅動器，1臺；
系統軟件、主板，三閉環軟件控制，1套；
臺式數據處理系統（CPU：核心數≥20，線程≥28，智能高速緩存≥33M，睿頻加速頻率≥5.6GHz，單P核/E核睿頻頻率≥5.5GHz/4.3GHz，帶核心顯卡及配套主板；16G內存 1TB SSD固態硬盤，≥23英寸顯示器）和數據輸出裝置1套；
安裝調試工具包，1套。
